Dell PowerEdge R760xs là máy chủ rack 2U thế hệ mới, hỗ trợ Intel Xeon Scalable thế hệ 4 và thế hệ 5, bộ nhớ DDR5 và chuẩn PCIe Gen5, đáp ứng tốt nhiều nhu cầu xử lý và triển khai workload. Để hệ thống vận hành ổn định và phát huy tối đa hiệu suất, doanh nghiệp cần thực hiện đúng quy trình từ thiết lập phần cứng đến cấu hình phần mềm. Bài viết dưới đây Long Vân hướng dẫn chi tiết cách cài đặt Dell R760xs, từ chuẩn bị, lắp rack, cấu hình RAID/ iDRAC đến cài OS và tối ưu BIOS.

Mục lục

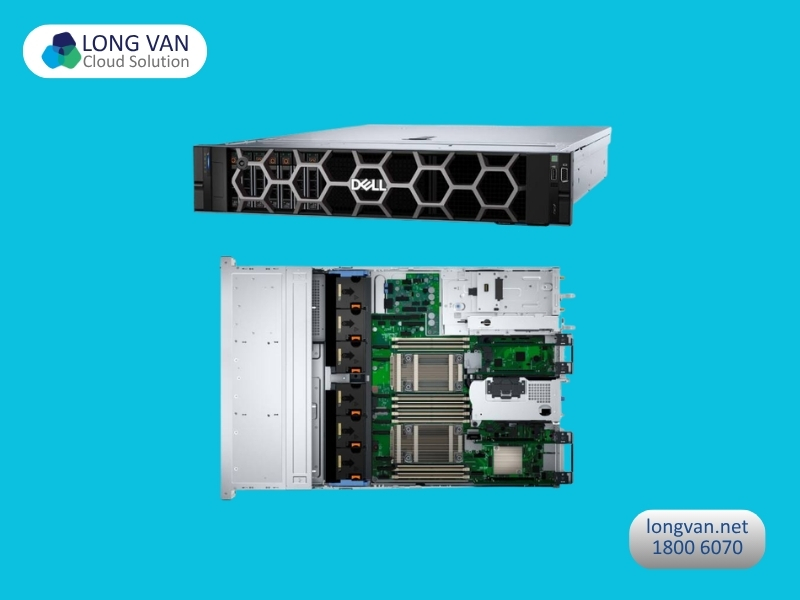

Chuẩn bị trước khi cài đặt Dell R760xs

Trước khi tiến hành cài đặt Dell PowerEdge R760xs, cần chuẩn bị đầy đủ về an toàn, dụng cụ, phần cứng và không gian lắp đặt nhằm hạn chế sai sót trong quá trình triển khai:

• Quy tắc an toàn: Tắt nguồn và ngắt toàn bộ kết nối điện trước khi thao tác. Sử dụng thiết bị bảo hộ chống tĩnh điện, tránh chạm trực tiếp vào chân linh kiện hoặc bo mạch. Khi di chuyển máy chủ, nên có ít nhất hai người hỗ trợ do thiết bị có trọng lượng lớn.

• Dụng cụ & phụ kiện: Chuẩn bị tua vít, dây nguồn, cáp mạng, rail kit và các phụ kiện lắp rack đi kèm. Nếu cần cấu hình RAID hoặc cài hệ điều hành từ xa, nên chuẩn bị sẵn máy tính quản trị và bộ cài tương ứng.

• Kiểm tra linh kiện đã lắp sẵn: Đối chiếu cấu hình thực tế với yêu cầu triển khai, đồng thời kiểm tra CPU, RAM DDR5, ổ đĩa, bộ điều khiển RAID, PSU và các card mở rộng. Đảm bảo tất cả linh kiện được lắp đúng vị trí, kết nối chắc chắn và không có dấu hiệu bất thường trước khi khởi động máy chủ.

• Yêu cầu môi trường lắp đặt: Dell R760xs sử dụng tản nhiệt bằng khí (air cooling), do đó cần bố trí máy tại không gian thông thoáng, không cản trở các khe hút và thoát khí. Đảm bảo luồng khí lưu thông liên tục từ mặt trước ra mặt sau, đồng thời duy trì nhiệt độ môi trường phù hợp để hệ thống hoạt động ổn định và hạn chế quá nhiệt.

Xem thêm:

• Cập nhật giá Dell R760XS Basic mới nhất: Lựa chọn máy chủ tốt cho doanh nghiệp Việt

• So sánh Dell R760 vs R760xs - Máy chủ nào tối ưu hơn?

• So sánh các dòng CPU Intel Xeon Scalable: Ưu và nhược điểm

Lắp máy chủ Dell R760xs vào tủ Rack

Việc lắp Dell R760xs vào tủ rack cần thực hiện đúng kỹ thuật để đảm bảo máy chủ được cố định chắc chắn và thuận tiện cho quá trình vận hành, bảo trì.

• Xác định rail kit tương thích: Kiểm tra đúng rail kit dành cho Dell R760xs, phù hợp với độ sâu tủ rack và đảm bảo đủ không gian để lắp đặt máy chủ 2U.

• Lắp thanh trượt: Gắn hai thanh rail trong vào hai bên thân máy chủ trước, sau đó gắn hai thanh rail ngoài vào đúng vị trí trên tủ rack và căn chỉnh sao cho hai bên đồng đều. Kiểm tra các chốt khóa đã cố định chắc chắn trước khi đặt máy chủ lên rail và đẩy từ từ vào tủ.

• Cố định máy chủ: Khi R760xs đã vào đúng vị trí, kiểm tra mặt trước máy chủ nằm thẳng với hai cột rack. Sau đó, siết chặt các vít ở mặt trước để cố định thiết bị, hạn chế rung lắc hoặc xê dịch trong quá trình vận hành và bảo trì.

• Kiểm tra lại độ chắc chắn: Kiểm tra toàn bộ rail, chốt khóa và vít cố định. Đảm bảo Dell R760xs nằm cân bằng, không nghiêng, rung lắc hoặc xê dịch trước khi chuyển sang bước kết nối nguồn và mạng.

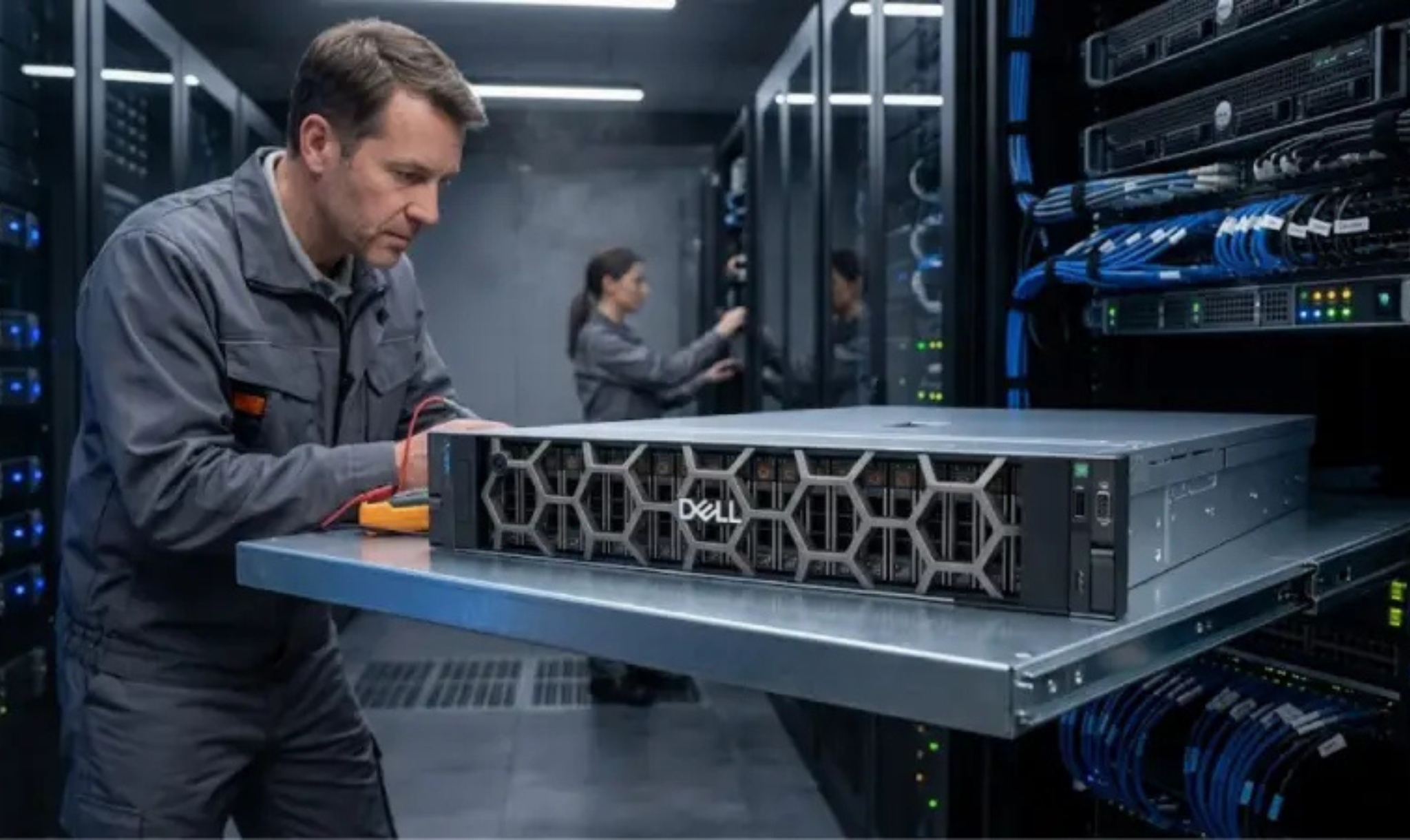

Kết nối thiết bị ngoại vi và nguồn điện

Sau khi lắp cố định Dell R760xs vào tủ rack, bước tiếp theo là kết nối mạng, thiết bị ngoại vi và nguồn điện để chuẩn bị khởi động hệ thống. Thực hiện đúng thứ tự giúp hạn chế nhầm cổng và tạo điều kiện thuận lợi cho quá trình cấu hình iDRAC, BIOS và cài đặt hệ điều hành.

• Kết nối cổng mạng: Cắm Ethernet vào iDRAC Dedicated để quản trị từ xa và kết nối cổng LOM để cung cấp mạng cho hệ điều hành. Nếu Dell R760xs được trang bị OCP 3.0, kết nối dây mạng vào cổng NIC tương ứng. Kiểm tra đèn LED để xác nhận link và tránh nhầm cổng iDRAC với cổng mạng hệ điều hành.

• Kết nối thiết bị ngoại vi: Kết nối màn hình qua VGA, sau đó cắm bàn phím và chuột vào cổng USB 2.0 ở mặt trước hoặc các cổng USB ở phía sau máy chủ. Không dùng cổng Micro-USB (AB) iDRAC Direct ở mặt trước để cắm bàn phím hoặc chuột. Ưu tiên sử dụng các cổng USB thuận tiện cho quá trình thao tác trong lúc cài đặt và cấu hình hệ thống.

• Kết nối nguồn điện: Kiểm tra PSU phù hợp với cấu hình, kết nối PSU 1 với nguồn/PDU thứ nhất. Nếu sử dụng hai PSU, kết nối PSU 2 với nguồn độc lập để tăng khả năng dự phòng. Kiểm tra đèn LED và bố trí dây nguồn gọn gàng, không bị kéo căng hoặc cản trở luồng khí.

• Bật nguồn: Kiểm tra lại toàn bộ dây mạng, dây nguồn và thiết bị ngoại vi rồi nhấn Power ở mặt trước máy chủ. Chờ quá trình POST hoàn tất và theo dõi đèn trạng thái, thông báo trên màn hình. Nếu phát hiện lỗi RAM, CPU, storage hoặc PSU, cần khắc phục trước khi chuyển sang bước cấu hình tiếp theo.

Xem thêm:

• Nên chọn cổng kết nối HDMI hay VGA?

• Top 5 phần mềm bảo vệ USB an toàn tuyệt đối hiện nay

• Nguồn máy chủ và những vấn đề cần biết khi vận hành

Thiết lập iDRAC9 để quản trị máy chủ từ xa

iDRAC9 là bộ vi điều khiển tích hợp sẵn trên mainboard của Dell PowerEdge R760xs, cho phép giám sát phần cứng, bật/tắt nguồn, cập nhật phần mềm và truy cập giao diện console ảo từ xa mà không cần trực tiếp đứng trước server. Máy chủ Dell R760xs hỗ trợ nhiều phương thức thiết lập IP iDRAC, phù hợp với từng nhu cầu quản trị và quy mô triển khai:

• iDRAC Settings Utility: Nhấn F2 khi khởi động → iDRAC Settings → Network, sau đó chọn Dedicated/LOM và cấu hình DHCP hoặc IP tĩnh, subnet mask, gateway.

• iDRAC Direct: Sử dụng cổng Micro-USB (AB) ở mặt trước để kết nối thiết bị quản trị và thiết lập iDRAC. Dùng cáp USB sang micro USB (loại AB) có chiều dài không quá 0,91 m (3 feet).

• LCD panel: Với máy có bezel LCD tùy chọn, truy cập Setup → iDRAC để cấu hình DHCP hoặc IP tĩnh.

• Dell Lifecycle Controller: Nhấn F10 khi POST để mở Lifecycle Controller, sau đó thiết lập mạng và iDRAC.

• OpenManage Deployment Toolkit: Phù hợp khi triển khai nhiều máy chủ, giúp tự động hóa và đồng bộ cấu hình.

Sau khi thiết lập IP, dùng máy tính cùng mạng truy cập địa chỉ iDRAC qua trình duyệt, nhập tài khoản và mật khẩu để quản lý phần cứng, xem log, kiểm soát nguồn và thực hiện các tác vụ từ xa. Nếu đặt mua tùy chọn secure default access, mật khẩu iDRAC mặc định được in trên nhãn thông tin (Information tag) ở mặt trước máy chủ. Ngược lại, tài khoản sẽ mặc định là root với mật khẩu calvin và cần đổi ngay sau lần đăng nhập đầu tiên.

Xem thêm:

• Top 5 máy chủ cấu hình mạnh, giá tốt nhất cho doanh nghiệp

• Default Gateway là gì? Cách kiểm tra Default Gateway

• Desktop Computer là gì? Ưu điểm, cấu tạo và cách lựa chọn phù hợp

Cấu hình RAID trên Storage Controller (PERC)

Dell PowerEdge R760xs hỗ trợ nhiều bộ điều khiển storage gồm PERC H965i, H755N, H755, H355 và HBA355i/HBA465i. Với hệ thống boot, R760xs cũng hỗ trợ BOSS-N1 với hai M.2 SSD và RAID 1 phần cứng. Vì vậy, giao diện cấu hình có thể khác nhau tùy controller thực tế. Lưu ý HBA355i và HBA465i là HBA, không tạo RAID phần cứng, nên các bước dưới đây áp dụng cho card PERC.

Các bước tạo Virtual Disk cơ bản như sau:

• Khởi động Dell R760xs, nhấn F2 → chọn Device Settings.

• Chọn PERC Storage Controller → Configuration Management → Create Virtual Disk.

• Nhấn chọn RAID Level phù hợp với nhu cầu sử dụng.

• Chọn các ổ đĩa cần tạo RAID và thiết lập dung lượng, tên Virtual Disk.

• Kiểm tra lại thông tin rồi chọn Confirm → Yes → OK để tạo.

• Vào Virtual Disk Management kiểm tra RAID đã tạo và trạng thái hoạt động.

Lưu ý: Kiểm tra kỹ các ổ đĩa trước khi xác nhận vì quá trình tạo RAID có thể xóa dữ liệu đang có trên ổ được chọn.

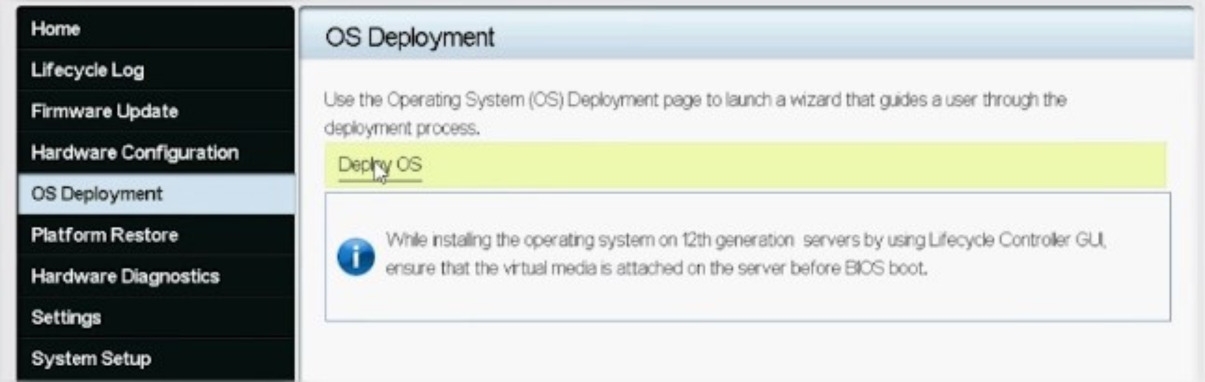

Cài đặt hệ điều hành qua Dell Lifecycle Controller

Dell Lifecycle Controller giúp đơn giản hóa quá trình triển khai hệ điều hành bằng cách nhận diện phần cứng, hỗ trợ cấu hình RAID và cung cấp driver cần thiết. Dell cho phép lựa chọn hệ điều hành, chế độ boot và nguồn cài đặt ngay trong quy trình OS Deployment.

• Nhấn phím F10 trong quá trình khởi động để truy cập Lifecycle Controller (LCC).

• Chọn OS Deployment trong menu bên trái -> Chọn Deploy OS.

• Nếu chưa tạo RAID, chọn Configure RAID First và tạo Virtual Disk.

• Chọn OS cần cài và phương thức cài đặt phù hợp.

• Kết nối USB hoặc phương tiện cài đặt, sau đó chọn đúng thiết bị.

• Chọn Virtual Disk đã tạo trên PERC làm nơi cài OS.

• Xác nhận thiết lập và bắt đầu cài đặt. Máy chủ có thể tự động khởi động lại.

• Sau khi cài xong, thiết lập tài khoản, mạng và cài các driver cần thiết.

Tối ưu BIOS Settings sau khi cài đặt

Sau khi hệ điều hành đã hoạt động, nên kiểm tra lại BIOS để đảm bảo phần cứng được nhận đúng và hệ thống sử dụng cấu hình phù hợp với workload. Lưu ý không đổi Boot Mode (UEFI hoặc BIOS) sau khi đã cài hệ điều hành, vì hệ điều hành có thể không khởi động được. Các bước tối ưu cơ bản gồm:

• Khởi động máy chủ và nhấn F2 để vào System Setup.

• Xác nhận CPU, RAM, ổ cứng và RAID Controller được nhận đầy đủ.

• Chọn RAID Virtual Disk hoặc ổ đĩa chứa hệ điều hành làm thiết bị khởi động chính.

• Nếu sử dụng máy ảo, bật tính năng Virtualization Technology trong BIOS.

• Chọn Save Changes and Exit để lưu thiết lập và khởi động lại máy chủ.

Cập nhật Firmware và Driver mới nhất

Firmware và driver có ảnh hưởng trực tiếp đến tính ổn định, khả năng tương thích và quản trị của R760xs. Việc thường xuyên cập nhật BIOS, iDRAC, PERC và Network Adapter lên phiên bản mới giúp khắc phục lỗi, tăng cường bảo mật, cải thiện hiệu suất và đảm bảo hệ thống vận hành ổn định. Sau khi tải gói cập nhật, có thể áp dụng firmware trực tiếp qua giao diện iDRAC (Maintenance → System Update) hoặc qua Lifecycle Controller.

• Mở mục Drivers & Downloads trên trang hỗ trợ Dell.

• Nhập Service Tag của Dell R760xs vào ô “Enter a Dell Service Tag, Dell Product ID or Model” rồi nhấn Enter.

• Kiểm tra đúng model máy chủ được hệ thống nhận diện.

• Chọn Drivers & Downloads để xem các driver tương thích.

• Chọn các driver cần thiết và tải về USB, CD hoặc DVD để sử dụng khi cài đặt.

Xem thêm:

• Hướng dẫn cách cài đặt Dell R650 chi tiết

• Hướng dẫn cách cài đặt HP DL380 Gen11 chi tiết

• Cách cài đặt Dell R660xs chi tiết từ A-Z

Xử lý một số lỗi thường gặp khi cài đặt Dell R760xs

Trong cách cài đặt Dell R760xs, một số lỗi có thể phát sinh do cấu hình phần cứng, kết nối hoặc thiết lập BIOS chưa phù hợp. Sau đây là một số lỗi thường gặp và cách xử lý, phòng tránh:

• Không nhận đủ RAM / cảnh báo Memory Mismatch: Kiểm tra lại vị trí và thứ tự lắp RAM theo đúng kênh bộ nhớ. Không nên trộn các thanh RDIMM khác tốc độ. Dell R760xs có 16 khe DDR5 và chỉ hỗ trợ RDIMM ECC.

• Không tạo được RAID / không nhận ổ cứng: Kiểm tra kết nối backplane, trạng thái ổ đĩa và PERC. Nếu ổ chưa ở trạng thái RAID Capable, thực hiện Convert to RAID Capable rồi thử tạo RAID lại.

• Không truy cập được iDRAC qua IP: Kiểm tra dây mạng và cổng iDRAC Dedicated, đồng thời xác nhận cấu hình DHCP hoặc Static IP chính xác.

• Lifecycle Controller không nhận USB Boot: Kiểm tra USB đã được định dạng FAT32, thiết lập đúng thứ tự boot trong BIOS. Nếu vẫn không nhận, có thể sử dụng Virtual Media qua iDRAC để thay thế.
